动态无功补偿装置

2021-03-15

754次

动态无功补偿装置

概述

电子装置的应用日益广泛，配电系统中谐波含量增加，导致电容补偿设备发生高次谐波放大、共振、过载烧坏等问题，且还有许多工业设备具有无功需求高速波动的特点，传统的无功补偿电容设备因无谐波抑制能力，投切速度慢、暂态冲击大等缺陷，无法正常投入运行。

JN-DB动态无功补偿装置专门针对上述情况而特别设计，采用电容器串联电抗器的方法，使该回路的调谐频率低于非线性负载产生的此次谐波频率。这样，使该装置在工频时呈容性，改善功率因数；在谐波频率时呈感性，防止谐波放大，避免谐振的发生。

使用条件

周围空气温度：40℃（ 24小时平均不超过35℃ ）

-25℃；日温差25K；注：允许在35℃时储运；

湿度：日相对湿度平均值不大于95%；月相对湿度平均值不大于90%；

海拔：不高于2000米；

污秽等级：C级。

技术特点

设备由控制单元、执行模块、电容器、电抗器四大核心部分组成。控制单元经检测、运算、采用电压过零触发技术、完成逻辑判断并发出指令，控制晶闸管开关快速投切，实现对负荷的无功功率进行动态跟踪补偿。

以微处理器为检测、控制核心；

采用晶闸管电子开关，响应及时迅速，响应时间≤20ms；

补偿过程中电网电压波动满足标准GB12326要求；

投切过程无涌流冲击，无操作过电压；

可根据系统主导谐波的不同状况，选择用6%、7%、12%、14%串抗。

具有缺相、过压、过流、过热、接地保护功能，运行安全可靠。

运行方式:全自动,连续工作、故障自动诊断。

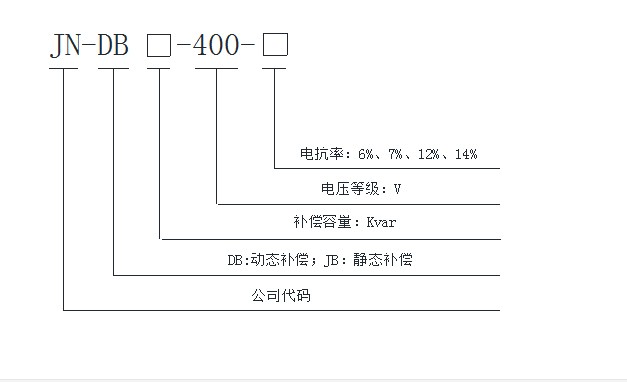

型号命名：

常规补偿容量配置表

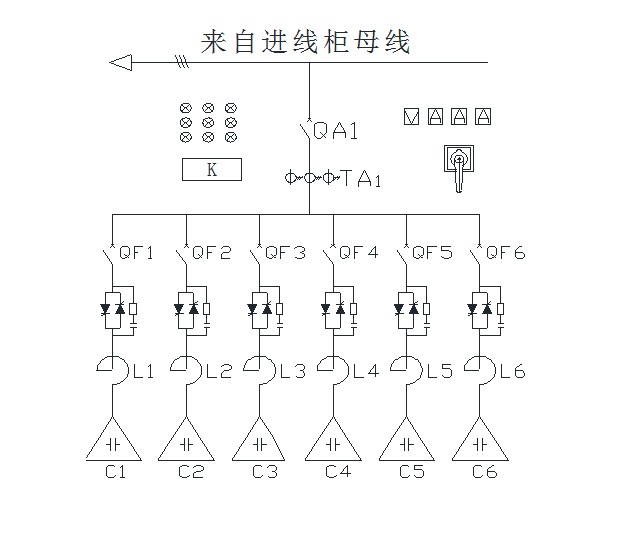

一次系统图
